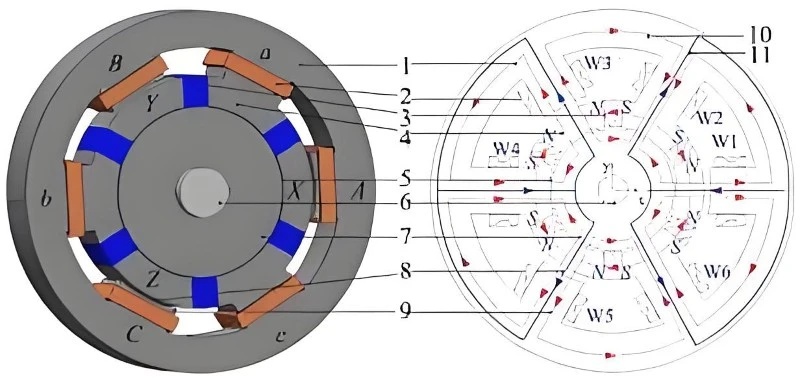

Магнетни кругови су путеви дизајнирани да ефикасно воде магнетни ток, попут Водича за електричне склопове струје. Они играју пресудну улогу у функционисању бројних електромагнетних уређаја, укључујући трансформаторе, моторе и генераторе, обликовањем и оптимизацијом протока магнетне енергије. Употреба магнета, било да је стална или електромагнетна, основна је у стварању и контроли ових токова стаза за постизање жељених карактеристика перформанси.
Овај чланак представља свеобухватно истраживање дизајна магнетног круга, фокусирајући се на интеграцију трајних магнета и електромагнета. Покриће њихову конструкцију, принципе и апликације, нудећи увид у максимизирање ефикасности, а истовремено решавање изазова у њиховом дизајну и примени.
Улога магнети у магнетним круговима
Примарна функција магнета у магнетним круговима је да контролише и обликује проток магнетног тока. То се постиже својим инхерентним својством производње магнетног поља који могу да врше снаге на другим магнетима или феромагнетним материјалима.
Шта је магнет у магнетном кругу?
Магнет у магнетном кругу служи као извор магнетног тока, који је темељински елемент потребан за управљање кругом. Магнетни ток се генерише када магнетни домени унутар материјала усклађују под утицајем магнета, стварајући поље који може да врши силу. Овај флукс је усмерен кроз магнетни круг да би се обављали суштински задаци попут преношења енергије или индукције електромагнетске силе. Магнети су критични за дизајн круга, јер одређују снагу, стабилност и ефикасност магнетног поља, директно утичући на перформансе уређаја у којем се користе.
Стални магнети у односу на електромагнете
Стални магнети и електромагнете су две главне категорије магнета у магнетним круговима, свака са јединственим карактеристикама, предностима и ограничењима.
Стални магнетиГенерирајте континуирано магнетно поље без потребе за спољним извором напајања. Материјали попут неодимијума често се користе због своје високе магнетне снаге, који омогућавају компактне и ефикасне дизајне. Међутим, трајни магнети имају ограничења, као што су смањена поља и осетљивост на промене температуре.
Електромагнети, Супротно томе, ослањајте се на електричну струју за производњу њиховог магнетног поља, омогућавајући прецизну контролу снаге и смера поља. Иако је ова подешавања значајна предност, електромагнети захтевају константне уноса енергије и често укључују сложене механизме хлађења за управљање расипањем топлоте током рада.
Примери

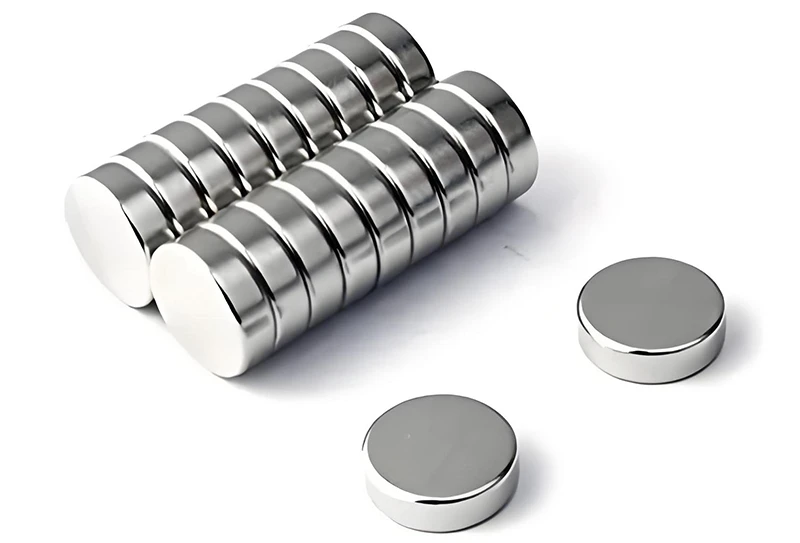

Неодимијум магнети, Познати по својим изузетним могућностима које стварају флукс, често се користе у апликацијама које захтевају снажна, компактна магнетна поља, као што су електрични мотори и звучници. Алтернативно, феритни магнети, иако мање моћни, широко се вреднују због њихове економичности и топлотне стабилности, што их чини идеалним за буџетско-свесно дизајнирање у уређајима попут индуктива и мотора са ниским напајањем. Обе врсте илуструју разноликост магнетних материјала на располагању како би се задовољиле различите перформансе и захтеве за трошкове у дизајну магнетног круга.
Кључна разматрања у дизајнирању магнетних кола са магнетима
Приликом дизајнирања магнетних кругова, темељно разумевање материјалних својстава, геометрије и позиционирања је од виталног значаја за постизање оптималних перформанси. Магнетни кругови су често прилагођени одређеним апликацијама, балансирајући фактори као што су ефикасност, трошкови и топлотна стабилност. Испод су кључна разматрања за вођење процеса дизајна:
Избор материјала за магнете
Избор магнетних материјала значајно утиче на перформансе круга. Ферромагнетни материјали, као што су гвожђе и кобалтни и ретки материјали на земљи попут неодимијума, обично се користе због велике пропустљивости и густине енергије. Дизајнери морају пажљиво проценити својства материјала, укључујући пропусност, нивоа засићења и густину енергетске производе, како би се осигурало да изабрани материјал испуни захтеве за перформансе пријаве. На пример, недимијум магнети пружају врхунску чврстоћу за апликације високих перформанси, док феритни материјали нуде приступачност и одличну отпорност на промене температуре.
Облик магнета и геометрија
Облик и геометрија магнета директно утичу на дистрибуцију магнетног тока унутар круга. Цилиндрични, правоугаони и магнети звона имају своје карактеристике, погађајући како магнетно поље оптимално поравнава са дизајном система. На пример, магнети звона су посебно ефикасни у ротацијским системима као што су електрични мотори, где су доследни и симетрични магнетни ток који производе побољшавају ефикасност. Дубља анализа конфигурација дизајна, попут укључивања прстенастих магнета, може значајно побољшати укупне перформансе система.
Постављање магнета и оријентација
Стратешко постављање и оријентација магнети су од суштинског значаја за оптимизацију тока тока у магнетном кругу. Правилно поравнање минимизира цурење флукса и обезбеђује максимално коришћење магнетног поља, спречавајући непотребне губитке енергије. Дизајнери би такође требали пажљиво управљати величином и позиционирањем ваздушних празнина, јер веће празнине могу ослабити ефикасност магнетног круга. Замишљено позиционирање магнета повећава поузданост и перформансе магнетних кругова у практичним апликацијама.
Компоненте магнетних круга и њихова интеракција са магнетима
Магнетни кругови се ослањају на пажљиво одабране компоненте за ефикасно вођење и манипулирање магнетским током. Сваки елемент унутар круга игра виталну улогу у одређивању њеног учинка и ефикасности. Од основних материјала до празнина ваздуха и намотаја, разумевање интеракције ових компоненти са магнетима је пресудно за оптимизацију магнетних система.
Основни материјали
Одабир одговарајућих основних материјала, као што је силиконски челик или ферите, од суштинског је значаја за вођење магнетног тока са минималним губицима. Ови материјали су у цени за њихову велику пропустљивост, омогућавајући им ефикасно каналирање магнетног тока уз смањење хистерезе и губитака у Еддиу струје. Дизајнери морају размотрити својства различитих основних материјала како би се осигурало оптимално перформансе у одређеним апликацијама.
Ваздушни празнине
Зрачне празнине играју значајну улогу у одређивању магнетне невољности круга и контроле нивоа засићења. Увођењем дизајнираних ваздухопловних празнина, инжењери могу да стабилизују ток и уравнотежују губитке енергије, обезбеђујући ефикасно функције магнетних круга. Прецизно израчунавање величине и постављања ваздушних празнина је пресудно за постизање идеалне равнотеже између стабилности тока и перформанси система.
Намота и завојнице
Када интегришете електромагнете у систем, намоти и завојнице значајно утичу на интеракцију са трајним магнетима. Ова интеракција генерише потребне магнетомотиве силе (ММФ) да покрене флукс кроз круг. Хибридни дизајни, који комбинују сталне магнете са електромагнетима, захтевају прецизне ММФ прорачуне за одржавање конзистентног тока и оптимизирају целокупно понашање у кругу.
Принципи дизајна за магнетни кругови са магнетима
Дизајн магнетних кругова са магнетима захтева равнотежу фактора који утичу на перформансе, ефикасност и трошкове. Да би се постигли оптимални резултати, дизајнери морају пажљиво размотрити следеће принципе:
Оптимизација тока
Дизајн магнетних кругова за униформну дистрибуцију флукса и минимални губици је критички принцип у постизању ефикасних перформанси. Униформни ток стазе повећавају енергетску ефикасност и минимизирају локализовану производњу топлоте проузроковане неравнотежама флукса. На пример, у стручним програмима мотора користећи сталне магнете, пажљиво усклађивање и обликовање магнетних стаза обезбеђују оптималну интеграцију тока, смањујући губитак енергије и побољшање конзистентности обртног момента. Такви дизајни захтевају детаљно моделирање и симулацију да би се предвиђало понашање под различитим радним условима и прилагођавају геометрије за уравнотежену дистрибуцију.
Управљање невољкошћу у стазама које укључују трајне магнете је од суштинског значаја за максимизирање ефикасности магнетног круга. Прецизне прорачуне инжењера невољности помоћи препознају подручја у којима може да омета магнетни отпор. Правилна интеграција језграних материјала и трајних магнета може да минимизира нежељени магнетни отпор, обезбеђујући глатку и више предвидљивији круг. Прилагођавања као што су коришћење материјала са нижом пропустљивошћу или рафинирање структурног поравнања доприносе ефикасном контролу невољности.
Избегавање засићења
Одржавање трајних магнета у оквиру свог оперативног распона густине тока од виталног је значаја за спречавање засићења, што може довести до разградње перформанси и потенцијално прегревање. Одабир материјала и конфигурација који смањују ризик од засићености - као што је коришћење језбилности високе пропусности или увођење ваздушних празнина - осигурава да спосови делују ефикасно под различитим оптерећењима. Континуирано праћење и итеративно испитивање густине тока у различитим деловима система може помоћи у одржавању интегритета и поузданости магнетног круга.
Практични алати и методе за дизајн магнетног круга
Дизајн магнетних кругова често се ослања на напредне алате и практичне методе како би се осигурало оптимално перформансе и ефикасност. Коришћењем модерних техника симулације и практично прототипирање, инжењери могу предвидјети и потврдити понашање магнетних поља у стварним условима. Ови приступи пружају драгоцене увиде, минимизирају недостатке дизајна и побољшати поузданост коначног производа.
Симулација и моделирање
Анализа коначних елемената (ФЕА) је постала критична алатка за дизајн магнетног круга, омогућавајући инжењерима да симулирају магнетна поља и стазе тока и флукс са високом прецизношћу. Коришћењем специјализованог софтвера као што је Цомсол Мултипхисицс и Ансис Маквелл, дизајнери могу препознати потенцијалне неефикасности и оптимизирати магнетне конфигурације пре физичке примене. Ове симулације помажу у визуелизацији сложених интеракција унутар круга, смањујући ризик од грешака и скупи итерације.
Прототипирање и тестирање
Док симулација нуди драгоцене предиктивне увиде, грађевински физички прототипови и даље је неопходно за потврђивање перформанси магнета у кругу. Прототипирање омогућава инжењерима да спроведу свеобухватно тестирање фактора као што су цурење флукса, укупне ефикасности и губици енергије. Ови тестови пружају податке о стварном свету, осигуравајући да магнетни круг испуњава спецификације о дизајну и ефикасно врши у различитим радним условима.
Изазови у дизајну магнетног круга са магнетима
Дизајн магнетних кругова са магнетима представља јединствене изазове који могу утицати на њихов учинак, поузданост и ефикасност. Ови изазови настају из физичких и материјалних својстава магнета, као и њихова интеракција са другим компонентама у кругу. Разумевањем и решавањем ових изазова можете оптимизирати магнетне кругове за бољу функционалност и издржљивост.
Деградација магнета
Магнети су подложни разградњи због различитих фактора:
Температурни ефекти: Високе температуре могу смањити пропусност магнета и довести до демагнетизације, посебно у материјалима попут неодимијума. Радати испод температуре Цурие је од суштинског значаја за одржавање магнетних својстава.
Демагнетизација: Спољна магнетна поља, неправилно руковање или старење могу током времена ослабити поље магнета. Ово се може минимизирати коришћењем материјала високог присиљавања и правилног дизајна круга.
Механички стрес: Физичке снаге, вибрације или структурално трошење могу изменити облик или поравнање магнета, што утичући на њен рад у кругу.
Цурење флукса
Пропуштање флукса настаје када магнетни тотак избегне предвиђену стазу, смањење ефикасности и потенцијално изазивајући сметње:
Уобичајени узроци: Неадекватна заштита, неправилно усклађивање компоненти и ваздушних празнина могу довести до нежељеног дисперзије флукса.
Методе ублажавања:
Запошљавање магнетних штита за ограничење флукса унутар жељене стазе.
Користите концентрате флукса, попут меких магнетних материјала, фокусирање и усмеравање тока.
Оптимизирајте постављање компонената да бисте умањили непотребно цурење.
Компација ефикасности
Радно стање перформанси, трошкови и величина је критични изазов у дизајну магнетног круга:
Материјални трошкови: Магнети високих перформанси попут неодимијума нуде одличну густину флукса, али су скупе у поређењу са алтернативама попут ферита.
Ограничења величине: Мањи магнети штеде простор, али могу захтевати напредне дизајне за одржавање ефикасности тока.
Оптимизација перформанси: Постизање жељене густине тока док минимизира губитке у језгама, ваздушним празнинама и намотавања често укључује компромисе између квалитета материјала и оперативне ефикасности.
Пажљиво се бавећи овим изазовима, дизајнери могу створити магнетни кругови који поуздано раде током сусрета, величине и трајних захтева за испуњавању.
Апликације дизајна магнетног круга са магнетима
Магнетни кругови који користе магнете интегрални су за рад различитих електричних и електронских уређаја, олакшавање преноса енергије, прецизну контролу и генерације кретања. Ево неких од кључних апликација:
Електрични мотори
Магнети играју критичну улогу у електричним моторима омогућавањем генерације обртног момента кроз интеракцију флукса:
Генерација обртног момента: Интеракција између магнетних поља статора и ротора ствара ротациону силу. Стални магнети у ротору пружају стално магнетно поље, док се завојнице статора стварају наизменично поље за производњу покрета.
Разматрање дизајна: Оптимизација постављања магнета, ваздушне празнине и избор материјала обезбеђује ефикасно повезивање флукса, минимизира губитке и побољшава перформансе мотора.
Трансформатори и индуктори
Магнети, у комбинацији са феритним језровама, кључни су у трансформаторима и индукторима за ефикасан пренос енергије:
Феритна језгра: Водич са феритним материјалима са високим пропустљивошћу магнетни ток, смањујући губитке од едди струје и побољшање ефикасности.
Ваздушни празнине: Представљање празнина ваздуха у језгро помаже у контроли магнетне невољности, спречавање засићености и побољшати стабилност у круговима који управља променљивом оптерећењем.
Апликације: Напајање, струјни кругови за обраду сигнала и системи за складиштење енергије ослањају се на ове дизајне.
Магнетни сензори и актуатори
Магнети су неопходни у сензорима и актуаторима, где омогућавају прецизну контролу и откривање:
Магнетни сензори: Уређаји попут сензора хода и магнеторесистивних сензора користе магнете за откривање и мерење промена магнетних поља, обезбеђујући тачне очитања у аутомобилске, медицинске и индустријске системе.
Актуатори: Магнети у актуаторима претварају електричну енергију у механичко кретање за апликације попут роботских руку, соленоидима и прецизности опреме.
Будући трендови у дизајну магнетног круга
Као потражња за компактним, ефикасним и одрживим магнетним круговима расте, напредовања материјала и технологија обликују будућност магнетног круга дизајна:
Напредак у магнетној технологији
Високоенергетски ретки магнетни магнети: Магнети попут неодимијум-гвожђа-борона (НДФЕБ) и Самариум-Цобалт (СМЦО) се побољшавају за већу густину тока, издржљивост и отпорност на демагнетизацију.
Прилагођени облици магнета: Напредне технике производње попут додатне производње омогућавају прилагођене геометрије магнета да побољшају перформансе у одређеним апликацијама.
Материјали за уметке
Термички стабилне легуре: Нови материјали са бољом топлотном стабилношћу смањују губитке перформанси због флуктуација температуре.
Флексибилни магнетни материјали: Развој лаганих, флексибилних магнета омогућава нове апликације у носитељивој електроници и компактним уређајима.
Интеграција материјала за суперпровод
Суперпроводни магнети: Користећи суперпроводнике у магнетним круговима минимизира губитке енергије уклањањем отпорности на намотаја струјања. Ово посебно обећавају напредним апликацијама попут МРИ машина, убрзивача честица и складиштења енергије.
Изазови: Трошкови и криогени захтеви за хлађење су препреке за широко усвајање, али и даље се побољшавају истраживањем.
Закључак
Магнети су у срцу дизајна магнетног круга, покреће иновације у уређајима попут електричних мотора, трансформатора, сензора и још много тога. Разумевањем магнетног тока, материјална својства и принципи дизајна, инжењери могу створити високо ефикасне и поуздане кругове.
Кључна разматрања за дизајн са магнетима укључују:
Одабир материјала који уравнотежују перформансе и трошкове.
Управљање дистрибуцијом флукса и минимизирање губитака.
Обраћајући се изазовима попут ефеката температуре, засићености и механичких напона.
Као напредак технологије, усвајање ефикасних пракси дизајна и искориштавање материјала у настајању биће од суштинског значаја за оптимизацију перформанси и задовољити захтеве савремених апликација. Будућност дизајна магнетног круга налази се у бешавној интеграцији напредних магнета и врхунских технологија, а удружења на одрживој и високим решењима.
